Die Vielfalt bei den Verbrennungsmotoren im Auto ist enorm. Beim Elektromotor geht es deutlich übersichtlicher zu und dennoch gibt es auch hier unterschiedliche Konzepte, mit Vorzügen und Nachteilen.

Ein paar Magnete, etwas Kupfer und eine Welle zur Kraftübertragung: Verglichen mit einem modernen Diesel oder Benziner ist der Aufbau eines Elektromotors erstaunlich simpel. Im Prinzip arbeiten die Maschinen im E-Auto alle mit ähnlicher Technik. Im Detail gibt es aber ein paar Unterschiede, die man als Autokäufer kennen sollte. Eine kleine Motorenkunde soll dabei helfen.

Drei Unterarten von E-Maschinen haben sich heute im Pkw durchgesetzt. So gut wie alle arbeiten mit Wechsel- beziehungsweise Drehstrom. Allen gemein ist außerdem der grundsätzliche Aufbau aus einem feststehenden, magnetischen Stator und einem sich bewegenden Rotor (oder "Läufer"), der letztlich auch die Räder des Autos in Bewegung setzt. Damit er sich dreht, muss er über ein Magnetfeld verfügen, das vom Magnetfeld des Stators angezogen wird. Kurz bevor sie sich treffen, wandert das Feld des Stators weiter und zwingt den Rotor dazu, sich ebenfalls zu bewegen.

Der fremderregte Synchronmotor

Am häufigsten übernimmt mittlerweile der sogenannte permanenterregte Synchronmotor (PSM) die Antriebsarbeit im E-Auto. "Permanent", weil der Rotor über eigene Magneten verfügt, die ein permanentes Magnetfeld erzeugen. Das ist bei der fremderregten Variante (FSM) nicht der Fall. Dort wird das Magnetfeld temporär durch Strom erzeugt – also durch einen Elektromagnet.

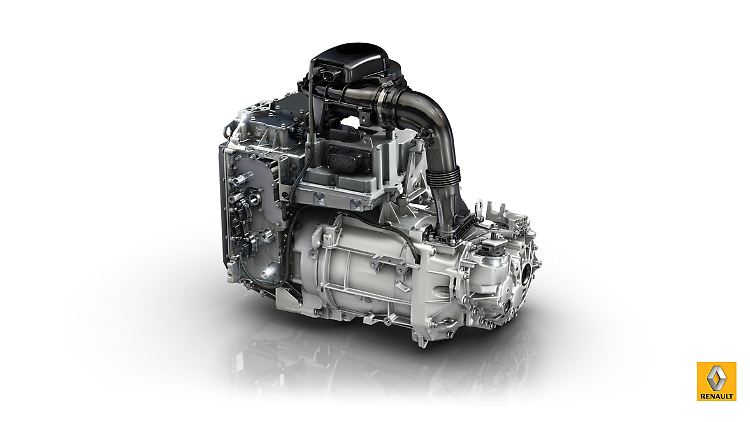

Das ist in der Produktion deutlich günstiger als die Verwendung permanenter Magnete aus Seltenen Erden, weshalb diese Technik vor allem für preissensible E-Autos interessant ist. Oder für solche, bei denen es nicht auf extreme Fahrleistungen ankommt. Kein Wunder also, dass er in Kleinwagen wie dem Renault Zoe erste Wahl bei den Entwicklern war. Und auch der aktuelle e-Smart setzt auf die Technik.

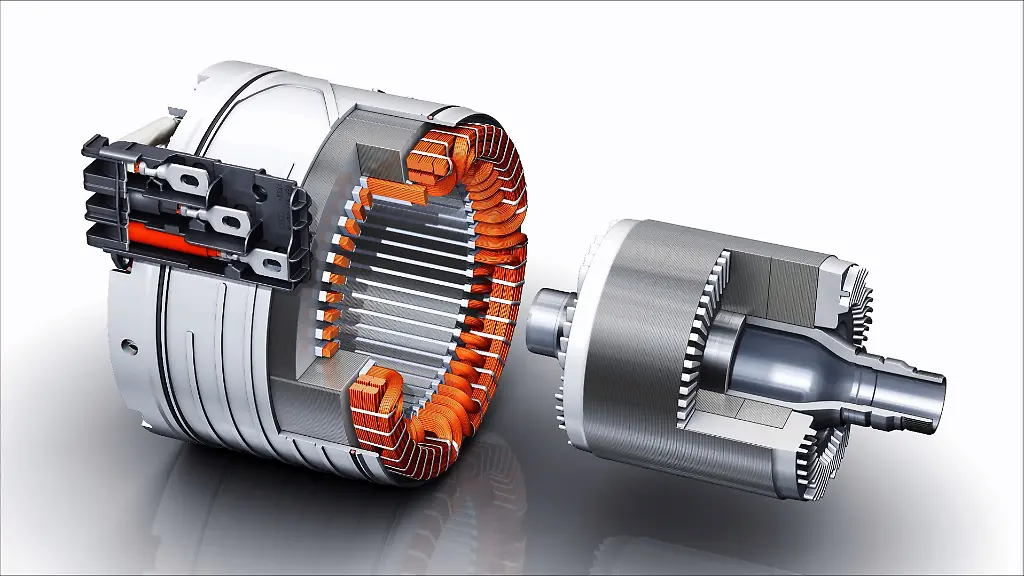

Permanenterregter Synchronmotor

Andere Hersteller sehen in Motoren mit den teureren Permanentmagneten die bessere Alternative. Denn der hat in Sachen Effizienz und Leistungsdichte Vorteile. Gerade diese Punkte macht die permanenterregte Synchronmaschine für viele Hersteller trotz der höheren Kosten interessant.

Denn sie ermöglicht bei gleicher Batteriekapazität durch ihren sparsamen Umgang mit der Energie eine größere Reichweite und benötigen zudem vergleichsweise wenig Bauraum. Daher sind PSM in nahezu allen Hybridautos zu finden, die unter ihrer engen Haube ja auch noch einen Verbrennungsmotor unterbringen müssen. Und auch im Großteil der aktuellen reinen E-Autos, etwa im BMW i3, Porsche Taycan und VW ID.3, kommt er zum Einsatz.

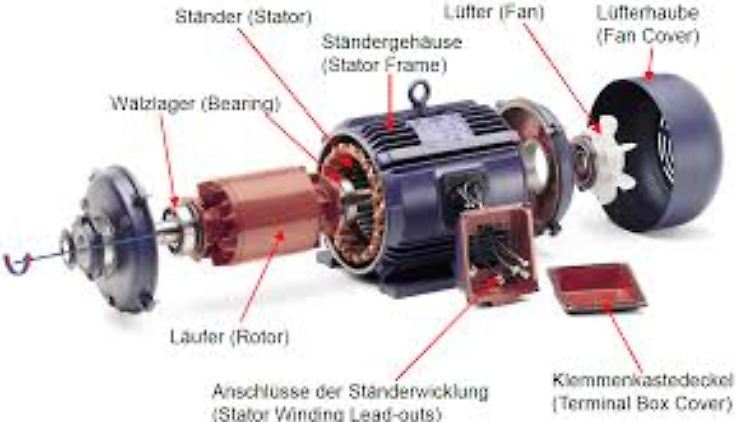

Der Asynchronmotor

Neben den beiden Arten von Synchronmotoren gibt es noch eine dritte Variante der E-Maschine: die asynchrone. Während bei den Synchronmotoren die Magnetfelder von Strator und Rotor im gleichen Takt laufen, hinkt der Rotor beim Asynchronmotor (ASM) leicht hinterher. Das sehr robuste Gesamtkonzept ist etwas simpler, kommt ohne aufwändige Regelung und teure Permanentmagnete aus. Im Gegenzug mangelt es dem ASM jedoch an Effizienz. Zudem ist er vergleichsweise schwer und laut.

Aber er hat einen großen Vorteil: Er lässt sich jederzeit deaktivieren. Wird der Strom abgeschaltet, läuft er im Freilauf mit und verbraucht dabei keine Energie. Die Permanentmagnete im PSM hingegen lassen sich nicht abschalten. Treibt der Motor das Auto nicht aktiv an, wirkt er stattdessen wie ein Dynamo und rekuperiert permanent. Und das ist nicht gewünscht, denn diese Form der Stromgewinnung ist nur effizient, wenn die Energie ansonsten beim Bremsen in Form von Wärme verloren gehen würde. Beim gleichmäßigen Segeln auf der Autobahn ist das aber nicht der Fall - dort dient die Energie der Fortbewegung.

Der ASM spielt daher vor allem bei teuren E-Mobilen für die Langstrecke eine wichtige Rolle. Dort kommt auch ein anderer Vorteil zum Tragen: Denn der Asynchronmotor kann kurzzeitig mit Überlast arbeiten und so einen Boost-Effekt erzeugen - gerade für die sportlich positionierten E-Mobile der Premiumklasse ist das interessant. Der ASM ist daher unter anderem im Audi E-Tron und Mercedes EQC zu finden. Auch Tesla setzt ihn bei Model S und X ein, mittlerweile in Kombination mit dem vor allem abseits des Highways effizienteren PSM. Künftig dürfte sich solch eine Art der Arbeitsteilung auch in weiteren Modellen finden. Allerdings wohl eher in der gehobenen Preisklasse.

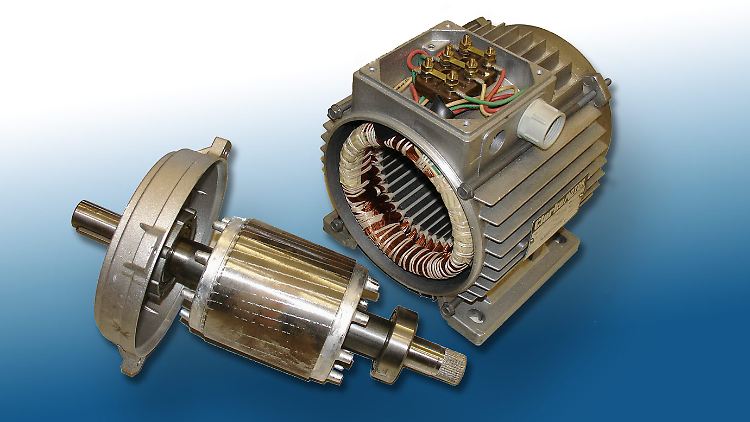

Der Reluktanzmotor

Ein Kandidat mit Zukunft im E-Auto könnte der sogenannte Reluktanzmotor sein, der nach einem komplett anderen Prinzip arbeitet als magnetisch erregte Maschinen. Er macht sich das Phänomen zunutze, dass jedes System nach minimalem magnetischem Widerstand (Reluktanz) strebt. Weil der Rotor ohne Permanent- oder Elektromagnete auskommt, ist er in der Herstellung sehr günstig. Allerdings ist der Motor laut und wenig laufruhig.

Ganz so einförmig, wie es auf den ersten Blick aussieht, ist die Elektromotorentechnik also nicht. Und auch für die Zukunft dürfte es noch größere Entwicklungsschritte geben, vor allem bei den Kosten.
